PLC programozás a 14A osztálynak

Ennek a létradiagramnak az alapján meg kell csinálni a blokkvázlatot majd a programot is megkell írni.

Nyugi van egyszerű ez:D

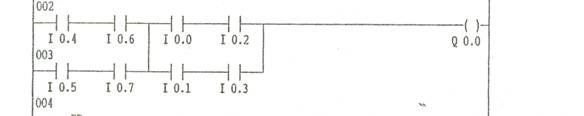

Jól nézztéek meg ezt a létradiagramot.

Első ránézésre sokan addig jutnának el hogy I04 és I06 VAGY I05 és I07

Ezután általában azon agyalnak hogy úristen most milyen kapcsolatban van a többi?

Pedig egyszerű egy és kapcsolat és ugyanezt megírod csak a következő négy kapcsolóra!

Tehát: I04 és I06 VAGY I05 és I07 és I00 és I02 VAGY I01 és I03

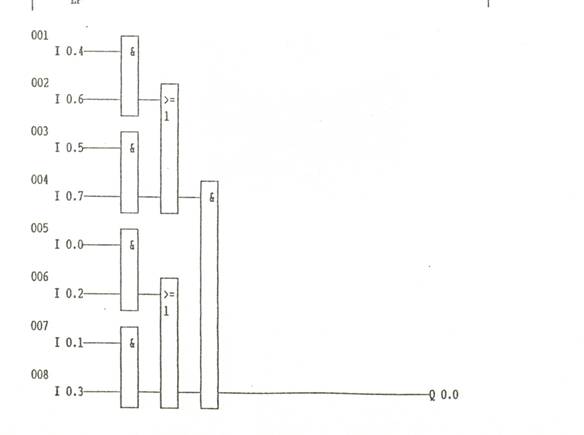

A blokkvázlat így néz ki:

tehát mostmár ha az előbb zavaros volt akkor mostmár látjátok

1. ÉS kapu = I04 és I06
2. ÉS kapu = I05 és I07 majd az előzővel egy VAGY kapuba megy
3. ÉS kapu = I00 és I02
4. ÉS kapu = I01 és I03 majd az előzővel egy vagy kapu megy

EZUTÁN A KÉT VAGY KAPUBÓL EGY ÉS KAPUBA MENNEK A KIMENETEK

ENNYI!!!!nem vészesJ

Ezután a programot kell megírni

Így néz ki:

A feladatot utasításlista programozási nyelven:


000 L I 0.0 //betöltjük a 00ás portól az adatot

001 A I 0.2 // és kapcsolatba hozzuk a 02es portot a 00ással

002 L I 0.1 // betöltjük a 01es adatot

003 A I 0.3 //és kapcsolatba hozzuk 03as portot a 01essel

004 O // az előzők vagy kapcsolatba kerülnek (02 és 00 VAGY 03 és 01)

005 L I 0.4 //betöltjük a 0es portot

006 A I 0.6 // és kapcsolatba hozzuk a 04 és 06os portot

007 L I 0.5 //betöltjük a 05ös portot

008 A I 0.7 //és kapcsolatba hozzuk 05 és 07es portot

009 O //az előzőeket vagy kapcsolatba hozzuk,az előző 4sorban leírtakat(tehát 04 és 06 VAGY 05 és 07)

010 A // majd végül az összes ÉS kapcsolatba hozása(I04 és I06 VAGY I05 és I07 ÉS I00 és I02 VAGY I01 és I03)

011 = Q 0.0 //egyenlőségjel a kimenetet jelzi hogy melyik legyen a kimenet jelen esetben a Q00ás port
