Szabályzás fogalma: Azt a jellemzőt, amelyet előírt módon változtatni vagy állandóértéken tartani kívánunk szabályozott jellemzőnek, nevezzük.

Szabályzások általános felépítése.

Jellemző: azaz állapothatározó, amely szabályozott folyamat állapotát mutatja, vagy befolyásolja

.Szabályozott jellemző: minden olyan paraméter lehet, amit mérni tudunk, és amelyet szabályozni akarunk.

Módosított jellemző: az a jellemző, amely képes a szabályozott jellemző befolyásolására

Zavaró jellemző: szabályozott jellemző értékét nem kívánt módon befolyásolja

Szabályozás működési elve: az, hogy a zavaró jellemző hatására a szabályozott jellemző értéke megváltozik melyet a módosított jellemző változtatásával fog visszaállítani

Szabályozási kör részei: szabályozott berendezés olyan meglévő műszaki létesítmény, amely a szabályozás tárgyát képezi

Szabályozó berendezés: olyan szervek összessége, amelyek révén a szabályozás megvalósul

Érzékelő: szabályozott jellemzővel arányos ellenőrző jelet állít elő

Alapjelképző: szabályozott jellemző névlege értékével arányos jel előállítása

Különbségképző: az alapjel és az ellenőrző jel különbségével arányos rendelkező jel előállítása

Erősítő: segédenergia felhasználásával a rendelkező jelnél nagyobb teljesítményű végrehajtó jel előalítása.

Végrehajtó: a végrehajtó jelből a beavatkozó szerv működéséhez szükséges jelet állítja elő.

Beavatkozó: a módosított jellemzőt befolyásolja.

Szabályzó kör berendezései:

Érzékelők: a szabályozott jellemző állapotáról szolgáltat információt.

Távadók: az érzékelő által szolgáltatott, jeleket alakítja át, hogy a szabályozó kör többi berendezése által feldolgozható legyen.

Alapjel képzők: a szabályozott jellemző kívánt értékével arányos jelet szolgáltató eszköz.

Különbségképzők: az alap jeladó jelét és az érzékelőből jövő ellenőrző jelét hasonlítja össze. Kimenő jele a rendelkező jel.

Erősítők: a rendelkező jel erősítésére szolgálnak ahol a végrehajtó működtetésére nagyobb teljesítményre van szükség.

Végrehajtó szervek: a rendelkező jel alapján működteti a beavatkozót

Beavatkozó szervek: a végrehajtó jel szerint változtatják a módosított jel jellemző értékét.

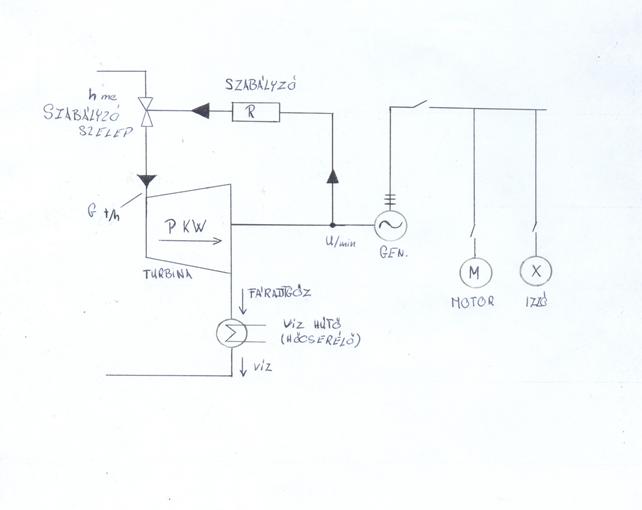

Az üresjáraton forgó gép fordulatszámát a szabályzószelep nyitottsága határozza meg. 3000 fordulat/perc elérésekor hálózatra kapcsolják, ilyenkor a fordulatszámot már a hálózati frekvencia határozza meg, de a szabályozó igyekszik 3000 fordulat/perc fordulaton tartani a gépet, ami így a vihető teljesítményt adja. Másképpen. Amikor a fogyasztók bekapcsolása miatt a generátort terheljük, akkor az fékezi a turbinát, csökken a fordulatszám ennek hatására a szabályozó nyitja a turbina szabályzószelepét, növelve a beáramló gőz mennyiségét mindaddig, míg a fordulat helyre nem áll. A korszerű turbinaszabályzók elektrohidraulikus rendszerűek. A hidraulikus erősítésekre a nagy méretek miatt van szükség. Ezek a szabályzórendszerek a turbinák fordulatszámát a legnagyobb tranziensek során is 4% körüli pontossággal tudják tartani.
