9. HIFI teljesítményerősítőt kell javítania. A munka megkezdése előtt át kell tekintenie az áramkör kapcsolási rajzát, és elemeznie kell a működését. Feleletében mutassa be a végfokban lévő Darlington-tranzisztorpár működését, a végfok túláramvédelmét, valamint a hőmérsékletkompenzálás felépítését! Mutassa meg, hogyan függ az alsó határfrekvencia a bemeneten és a kimeneten lévő csatolókondenzátorok kapacitásától! Felkészülése és felelete során használja az alábbi információkat!

1, Soros ellenütemű végfokozat:

A jel pozitív és negatív félperiódusát két külön tranzisztor erősíti. A pozitív félperiódust egy NPN, a negatívot egy PNP. Amikor a jel pozitív félperiódusa van, az kerül mindkét tranzisztor bázisára, de míg NPN erre kinyit, és erősít, addig ez a PNP tranzisztort lezárja. A negatív félperiódus alatt pont fordítva. Így a jel erősítése két tranzisztorral történik, így nagyobb erősítés érhető el.

Komplementer teljesítmény erősítő: A két tranzisztor minden villamos paraméterében megegyezik, ezért ezeket komplementer (kiegészítő) tranzisztor párnak hívják.

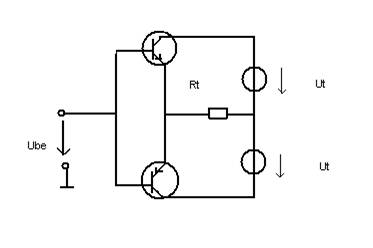

Elvi felépítés:

A bemeneti jel pozitív tartományában az NPN tranzisztor fog erősíteni, a PNP tranzisztor ilyenkor lezár. A negatív tartománynál pedig fordítva. A két emitter össze van kötve, és onnan vesszük le a kimeneti jelet. A kapcsolási rajzban az NPN tranzisztort a T4-es Darlington pár, a PNP tranzisztor pedig a T5-ös Darlington pár alkotja. Ennek a komplementor fokozatnak a meghajtása a T2-es tranzisztorral felépített erősítővel történik. T4 és T5 ugyanazt a bemenő jelet kapja, aminek a pozitív félperiódusában a T4 fog vezetni és T5 lezár, negatív félperiódusában pedig T5 vezet és T4 zár.

Meghajtó fokozat: A T2 felépített erősítő földelt emitteres, nagy feszültségerősítést biztosít. A T4 és a T5 földelt kollektoros nagy áramerősítéssel.

Túláram elleni védelem: Általában túl kis terhelő ellenállás vagy zárlat esetén, nagyon megnövekedne az áram.

Túláram esetén az I_ki1-es növekszik meg. Ennek hatására megnő az R15-ön a feszültség. A feszültség növekedése a T6-os tranzisztort kinyitja, aminek hatására a T4 bázisa felé folyó áram, az I4 egy része, a D1-en és a T6-on keresztül erősítés nélkül a kimenetre kerül, így Iki csökken.

Hőmérséklet kompenzálás:

Negatív thermo kvóciens

A T3-as kollektora és bázisa közé van kötve. A T4 és a T5-el közös hűtőbordára kell szerelni. Ha növekszik a hőmérséklet az NTK értéke csökken, T3 tranzisztor kinyit, lecsökken rajta a feszültség, míg az R11-es ellenálláson megnövekszik. A hőmérséklet növekedésével NTK értéke csökken, ez által T3 jobban kinyit és így megnő a bázis-emitter feszültsége ami, az R11-es ellenálláson esik.

Mivel ez a kapcsolásrészlet a T2 tranzisztor kollektor körében van, ezért lecsökken a T2-es által előállított vezérlőjel, amitől T4 és T5 erősítése lecsökken. A P10-es potencióméter segítségével is szabályozható a T3-as tranzisztor működése, és ezáltal T4 és T5 erősítése.

Frekvencia kompenzálás: A nyáklap vezetősávjai, az alkatrészek és a vezetékek által felvett nagyfrekvenciás zajokat ki kell szűrni, ezt a C5,C6,C7,C8,C11 valamint a C9 R17 szűrő végzi. Ezek mindegyike alul áteresztő szűrőt képez.

Visszacsatolás és hatása az erősítő tulajdonságaira: A T4 R15, T5 R16 negatív visszacsatolást végez, illetve a túláram védelemben is szerepet játszanak. A kimenetről a jel egyik részét visszavezetjük az első fokozat, T1 emitterére. (Soros negatív feszültség visszacsatolás). Feszültségerősítés csökken, de stabilabbá válik az erősítő.

Darlington- tr. pár: pl. T4: két db. Tranzisztor (pl. 2 NPN), közös a kollektror, első bázisa a bemenet, első emittere a második bázisára van kötve. Az áramerősítési tényezők összeszorzódnak.

h_21eredő=h_21e1*h_21e2
