8 a

Ismertesse az erősítőkben alkalmazott visszacsatolások fajtáit és jellemzőit!

Mutassa be a negatív visszacsatolás megvalósításának konkrét lehetőségeit!

Elemezze a negatív visszacsatolásnak az erősítő jellemzőire gyakorolt hatásait!

A visszacsatolás az, amikor egy elektronikai rendszer jellemzőit szabályozni kívánunk.

Megvalósíthatjuk, ha a kimeneti jellel arányos jelet visszavezetjük a bemenetre és ott előjelhelyesen összegezzük a bemeneti és visszavezetett jelet.

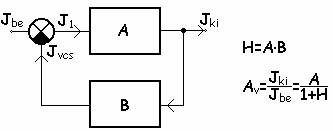

A: erősítő, B visszacsatoló négy pólus.

Csoportosíthatóak:

- A fázis viszonyok szerint lehet pozitív és negatív visszacsatolás.

Pozitív visszacsatolás (P): nem szoktuk használni az erősítő technikában a stabilitási zavarai miatt.

Negatív visszacsatolás (N): a visszacsatolásnál a visszacsatolt jel (J_vcs) az eredeti bemeneti jel (J_be) ellen dolgozik, annak hatását csökkenti, így jön létre az összegzett jel (J₁). Az erősítő jellemzőkre gyakorolt hatást a konkrét visszacsatolás ismeretében lehet eldönteni, de az erősítést (A) mindenképpen csökkenteni fogja. A stabilitást növeli ez a fajta visszacsatolás.

- A visszacsatolt jel fajtája szerint lehet feszültség, vagy áram visszacsatolás.

Feszültséggel arányos visszacsatolás (F): a visszacsatolásán a kimeneti ellenállás (R_ki) a hurokerősítés (1+H) arányában csökken.

Árammal arányos visszacsatolás (A): a visszacsatolásnál a kimeneti ellenállás (R_ki) a hurokerősítés arányában növekszik. A nagy bemeneti ellenállás (R_be) miatt erősítőkben általában a soros visszacsatolásokat alkalmazzák, a párhuzamos visszacsatolásokat munkapont beállításokra és stabilizálásra használják a negatív visszacsatolások az erősítő jellemzők értékét stabilizálják.

- A bemeneten kialakított kapcsolat szerint lehet soros, vagy párhuzamos.

Soros visszacsatolás (S): A bemeneten feszültségeket összegezzük ezért ez a visszacsatolás azokat az erősítőjellemzőket képes módosítani melyek nevezőjében a bemeneti feszültség szerepel, tehát a feszültség erősítést (A_u), erősítő meredekség (A_s) és a bemeneti ellenállás (R_be). Az A_u és az A_s csökken míg az R_be értéke nő. A változások értéke a hurokerősítés arányában történik.

Párhuzamos visszacsatolás (P): az áramokat összegezzük a bemeneten. Az áramerősítés (A_i), erősítő ellenállás (A_r) és a bemeneti ellenállás (R_be) értéke fog változni. Az összes jellemző a hurokerősítés értékével fog csökkeni.

Konkrét megvalósítási lehetőségek a negatív visszacsatolással:

- N-S-A vcs.: FE-es és a FS-ü alapkapcsolás.

- N-S-F vcs.: FC-os, FD-ü és a N.I. alapkapcsolás.

- N-P-F vcs.: INV. alapkapcsolás.
