5. A kapcsolási rajzon látható, hangszórókhoz alkalmazott hangváltó alul- és felüláteresztő szűrőjének felépítését, működési elvét magyarázza el munkatársának! Mutassa meg, hogyan ábrázolják a szűrő átvitelét a frekvencia függvényében! Térjen ki magyarázatában a fázistolás meghatározására is! Felkészülése és felelete során használja az alábbi információkat!

1) Kapacitív reaktancia, a kondenzátor árama és feszültsége:


kapacitív reaktancia:


X_C frekvenciával fordítottan arányos:

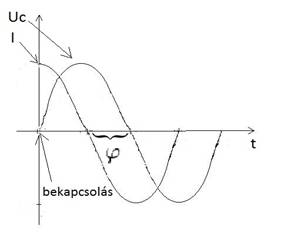

Bekapcsoláskor nagyon nagy áram kezd folyni a körben, ami elkezdi feltölteni a kondenzátort. A töltődés során az áram folyamatosan csökken, míg a feszültség növekszik. Ezért a feszültség 90°-ot késik az áramhoz képest.

fázisszög: = -90°
Azért negatív, mert késik az áramhoz képest.

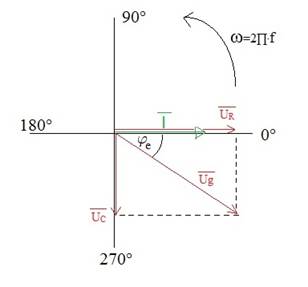

Feszültség és áramvektorok:

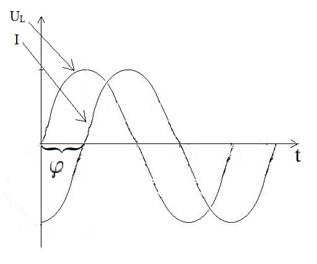

2) Induktív reaktancia, az induktivitás árama és feszültsége:
= 90° → Feszültség siet az áramhoz képest.
Induktív reaktancia:


X_L és a frekvencia egyenesen arányos:

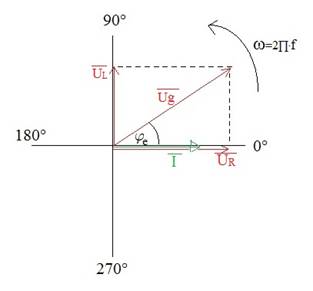

Vektorábra:

3) Impedancia és admittancia:

Impedancia: Váltakozó áramú ellenállások összefoglaló elnevezése.




Admittancia: Váltakozó áramú vezetőképesség.

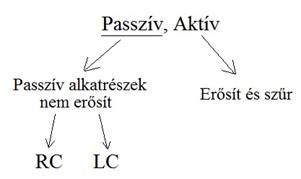

4) Aluláteresztő szűrő:






PL:

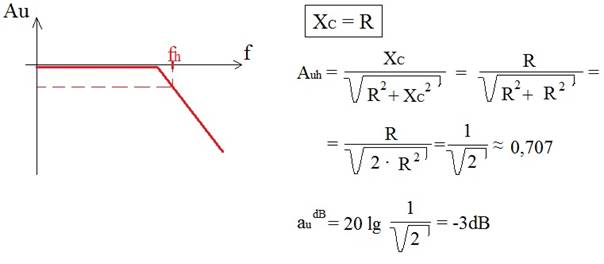

Határfrekvencia:

Átviteli függvény:

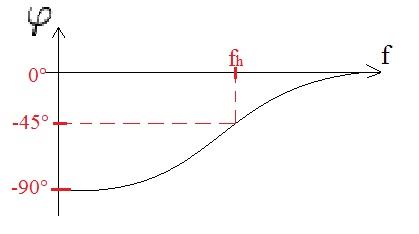

Fázistolás:

5)

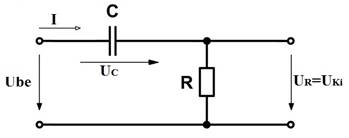

Felüláteresztő szűrő:

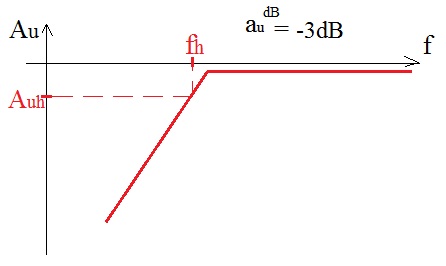

Határfrekvencia és átviteli függvény:



Fázistolás ugyan az, mint az előzőnél.

6) Feszültség és áram vektorok:
(lásd előbb)

7) Fázistolás vizsgálata:
(lásd előbb)

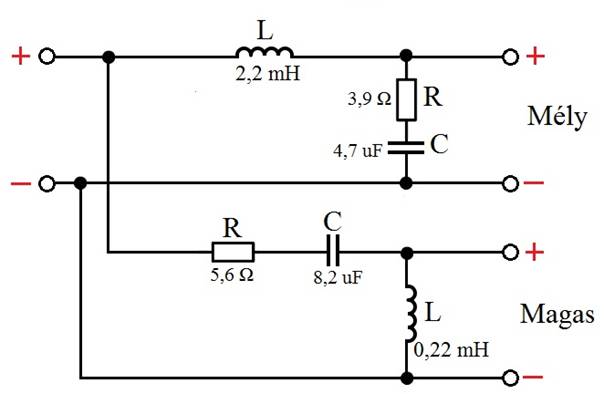

8) Kapcsolási rajz értelmezése:
Feladata a különböző típusú hangszórók (mély/magas) részére szétválasztani a hangot. A felső egy L-C alul áteresztő szűrő, az alsó részen egy L-C felül áteresztő szűrő látható.
