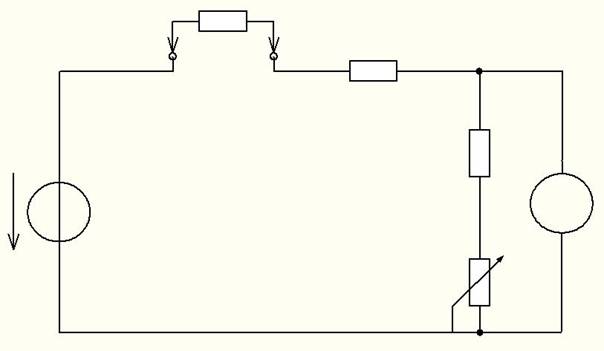

2. Az adott ellenállásmérő-kapcsoláson mutassa be az elektrotechnikában járatlan kollégájának az elektrotechnikai törvényeket! Ismertesse a villamos mennyiségeket és mértékegységeket is! Felkészülése és felelete során használja az alábbi információkat!



Információtartalom vázlata



–                 Ohm törvénye

–                 Kirchoff csomóponti törvénye

–                 Kirchoff huroktörvénye

–                 A feszültségosztó

–                 Az áramosztó

–                 Az ellenállás, jele, mértékegysége, a használt prefixumok

–                 A villamos feszültség, jele, mértékegysége, a használt prefixumok

–                 A villamos áram, jele, mértékegysége, a használt prefixumok

RX




U0


Rb


M


P


RP


RS






Ellenállás mérése





Ohm törvénye:

{U \over I}  = állandó Azaz R=U/I



ugyanazon fogyasztó/vezetőszakasz kivezetésein mérhető feszültség, és a fogyasztón/vezetőszakaszon átfolyó áram

erőssége egyenesen arányos, hányadosuk állandó.

Az ellenállás mértékegysége:  = Ω (ohm)



Kirchoff I törvénye:

A csomópontba befolyó áramok összege

megegyezik az onnan elfolyó áramok

összegével.

Tehát Ibe=Iki



Kirchoff II törvénye

Bármely zárt áramhurokban a

részfeszültségek előjelhelyes összege

zérus.

Tehát Ue=U1+U2+U3…stb…



Feszültségosztás:

Az egymással párhuzamosan kapcsolt ellenállásokon lévő feszültség azonos.

Azonban ha 2 vagy több ellenállás van sorba kötve, akkor a feszültség nem egyezik meg a különböző ellenállásokon.

Számítása: U1=((Ue/(R1+R2))*R1

U2=((Ue/(R1+R2))*R2

Tehát a nagyobb ellenálláson nagyobb feszültség van jelen!

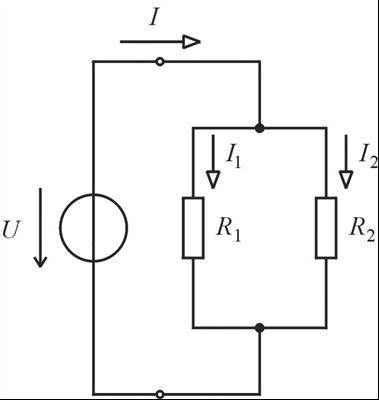

Az áramosztás

Az áramosztás törvényét párhuzamos kapcsolások esetén értelmezhetjük. A párhuzamosan kapcsolt ellenállásokon a

közös mennyiség a feszültség, míg a rajtuk átfolyó áram áramkorlátozó hatásaik függvénye.

Tehát párhuzamos kapcsolás esetén az áramerősségek fordítottan arányosak az ágak ellenállásaival. Vagyis a csomópontba befolyó áram az ellenállásokon megoszlik, nagyobb ellenálláson kisebb, kisebb ellenálláson nagyobb áram folyik.

Az áramosztó



Az ellenállás, jele, mértékegysége, a használt prefixumok

Ellenállás jele:R    mértékegysége Ώ (ohm)

Jelképi jelölés:

A prefixumokat a clubon megtalálod lejjebb!!!!
